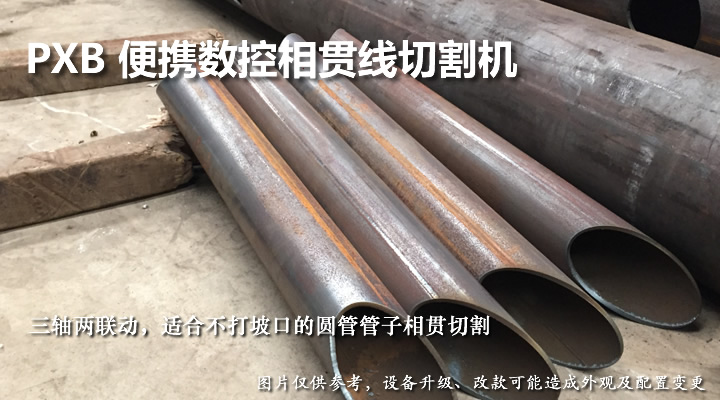

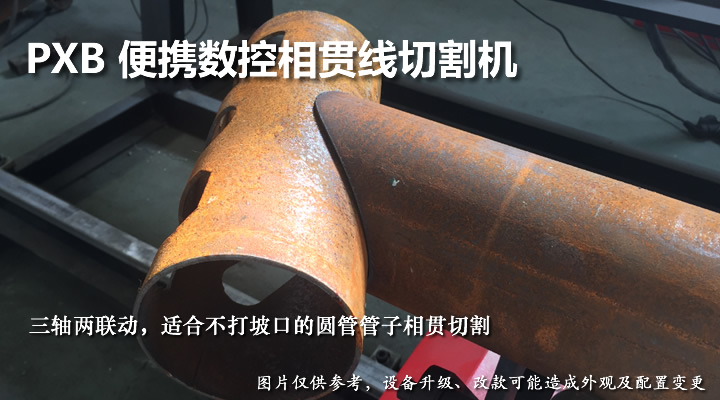

便携数控相贯线切割机

相贯线专业数控系统;最大管径300mm;最小管径60mm;750W伺服电机,便携式主控机箱,24KG精磨导轨,支承架采用精密丝杆传动

微信扫一扫,立即咨询
微信联系咨询
您也可以点击二维码,在本站提交询价

  1. 详细信息

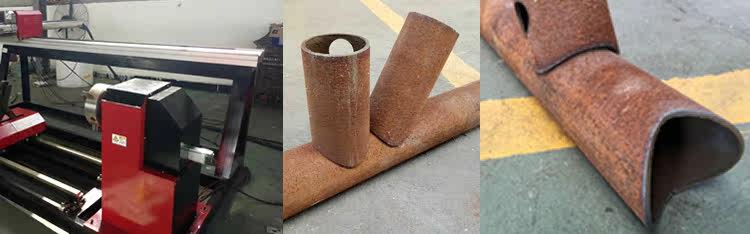

  该机型为三轴二联动数控相贯线切割机,采用便携式主控机箱、便携机型铝合金轨道及便携数控系统,具有体积小、操作方便等便携数控切割机的特点

  该数控管子切割机相贯线切割机管子切割尺寸为Φ30-30mm L3000mm,可根据客户需要配置为板管一体机,配置板管一体后,板切割有效尺寸为1200mm*3000mm。纵向轨道也可根据客户需要无限加长。

注:本机型为定制型,发货周期为10-15天,请联系客户确定发货日期。

1、驱动电机采用750W进口伺服电机,整机运行更加平稳,精度更高。

2、割炬升降控制更快更准确。

2、整机架采用6mm厚槽钢焊接而成,承载力更大,运行更稳定。

3、导轨采用24KG精磨导轨,承载更大、更多。

4、滚轮架支承架采用精密丝杆传动,可以轻松提升上去。

5、设备工作台与工件台为一体式、使整体运行刚性更高,工件切割精度更好,同时更便于设备安装调试。



设备规格表:

编号

项 目

参 数

1

切割管径范围

(30mm300mm)

2

火焰切割管壁厚度

5mm~50mm

3

等离子切割厚度

根据等离子电源大小而定

4

有效切割工件长度

3000mm

5

切割速度

火焰速度为700mm/min以内、等离子切割速度视等离子电源大小而定

6

管子承载重量

500KG 以内

7

移动速度

10~3000 mm/min

联动轴数:

运动轴

运动轴

切割机联动轴

X轴:

X轴(横向轴)

管件旋转轴

Y轴:

Y轴(纵向轴)

割炬沿管件轴向水平移动轴

Z轴

Z轴(割枪升降轴)

割炬升降轴

传动形式及切割方式:

1

钢管传动方式

电动驱动卡盘旋转来配合纵向设备运行

2

切割方式

等离子切割、火焰切割(视客户要求而定)

3

升降方式

等离子(自动弧压调高)火焰(电动调高)

4

切割功能选择

1、相贯线切割 2、管板一体切割

工作环境要求:

火焰切割

等离子切割

主机电压

AC220±10v 50Hz

主机电压

AC220±10 50Hz

输入功率

3.0KW

输入功率

3.0KW

加工气源

氧气+燃气(乙炔、丙烷)

加工气源

空气

氧气压力

0.6-1.0MPa

空气压缩机

1台(自备)10MPa

燃气压力

0.04-0.1MPa

油水分流器

1台(自备)

氧气纯度

99.6%以上

等离子电源电压

AC380V±10v 50Hz

环境温度

-15℃~50

设备精度:

能满足国家相贯线切割钢管标准,能达到工件长度尺寸定位精度为0.2mm/2000mm;母线定位精度为≤±0.5mm; 各类相贯线相配管接头装配间隙误差≤±0.5 mm。

1

传动方式

精密齿轮箱跟齿轮传动

2

驱动电机

Panasonic A5驱动器/电机

3

管径转速

0.1-25r/min

4

复位精度

±0.2mm

5

切枪升降行程

105mm

6

卡盘规格

250mm

主要配件明细:

序号

部件名称

装箱数量

1

数控系统

1套

2

支架卡盘

1套

3

机头组件

1

4

机头上支架

1套

5

机头下支架

1套

6

导轨

3m(双边)可加长

7

等离子电源

根据客户选配电源而定
