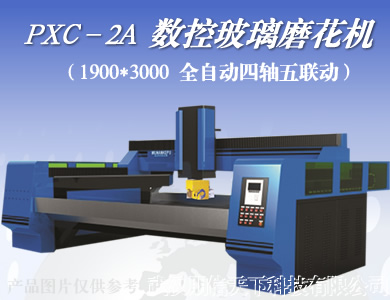

玻璃刻花机(也称作玻璃车刻机等)是本公司联合华中科技大学自主开发的全自动四轴五联动数控玻璃加工设备。 实现了在平板玻璃表面进行各种图案的加工，满足了玻璃制品生产企业对高档玻璃产品加工需求。
该机所用的轴承、滚珠丝杠、直线导轨等关键部件全部台湾进口，充分保证了机器的稳定性和运行精度。
同华中科技大学合作共同研发的高级优化软件，采用系统管理和控制，除常规圆、直线外，全国独家实现手动不规则图形的绘制和车刻，并通过参数设定对磨轮磨损进行自动补偿，有效提高磨轮的使用寿命。
配备功能强大的专用转换软件，用户自主设计各种图形可自动优化刀具路径，提高工作效率。

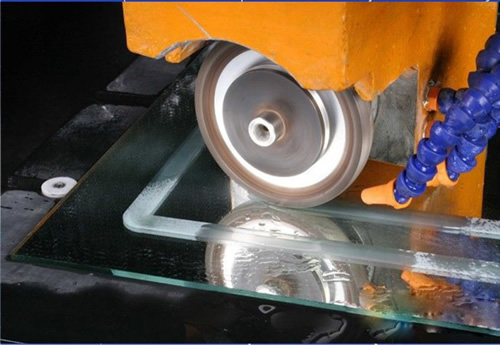

车刻，换刀，抛光，整个加工过程自动完成。一次可同时加工多块玻璃，加工速度快，生产效率高，性能优良。CNC与PC系统完美结合，实现了工厂设备高度自动化管理，适合批量生产高精度玻璃深加工产品,使客户以最小的投资达到了最优化的生产配置,满足玻璃制品企业生产高档玻璃的需求。

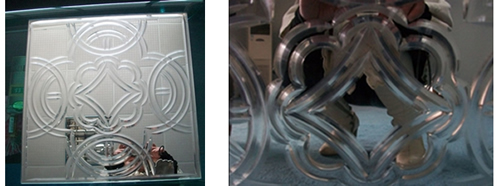

产品广泛应用于加工装饰玻璃、艺术玻璃、家私玻璃及镜子的刻槽、磨花、抛光。
产品优点：
1、加工效率高，最大空程速度可达25m/min，最快加工速度10m/min，处于国内领先水平。
2、成本低，我司设备制造方面经验丰富，在保证产品质量的前提下，优化配置，设备性价比国内最高。
3、性能稳定，经过5年的生产实践验证，我司设备至今没有一台因质量问题无法工作。
4、操作简单，采用CNC操作面板及常用的CAD绘图软件，一般3至5日培训即可正常操作设备。
5、增加了增压减压功能，在抛光时抛光效果更好提高了产品的合格率。
|
型号 |
PXC-1AJ |
PXC-2AJ |
PXC-1AT |
PXC-2AT | |
|
最大加工尺寸mm |
1900X2500 |
1900X3000 |
1900X2500 |
1900X3000 | |
|
最小加工尺寸mm |
200X200 |
200X200 |
200X200 |
200X200 | |
|
轴行程mm |
2000X2600 |
2000X3100 |
2000X2600 |
2000X3100 | |
|
主轴转速 |
3000rpm |
3000rpm |
4000rpm |
4000rpm | |
|
主轴功率KW |
4 |
4 |
4 |
4 | |
|
车刻宽度mm |
3~30 |
3~30 |
3~40 |
3~40 | |
|
车刻厚度mm |
3~30 |
3~30 |
3~40 |
3~40 | |
|
空程速读 |
0~18000mm/min |
0~18000mm/min |
0~20000mm/min |
0~20000mm/min | |
|
加工速度 |
0~10000mm/min |
0~10000mm/min |
0~16000mm/min |
0~16000mm/min | |
|
磨轮直径 |
100-170mm |
100-170mm |
100-170mm |
100-170mm | |
|
总功率 |
15kw |
15kw |
15kw |
15kw | |
|
重量T |
5.6 |
6 |
7 |
7.4 | |
|
控制系统 |
全自动四轴五联动 | ||||
|
传动系统 |
齿条+导轨传动，丝杆传动，涡轮传动 | ||||
|
床身 |
加厚方管焊接床身 | ||||
|
操作系统 |
控制面板 | ||||
|
备注 |
主配置：台湾丝杆 轨道台湾进口， 主轴电机台湾东元,动力电机深圳研控 ，横向滑板垂直滑板25毫米精板 加工而成.最大车刻槽宽30毫米 最高空程速度18米/每分 实刻速度最高10米/每分 |
主配置:丝杆导轨 德国进口NEEF/NEEF ， 电机 日本松下 ， 横向滑板 垂直滑板翻砂铸造,最大车刻槽宽40毫米 最高空程速度25米/每分 实刻速度最高16米/每分 | |||
|
说明 |
技术创新 旋转轴由涡轮涡杆传动 目前国内首创 提高旋转轴稳定性 | ||||
