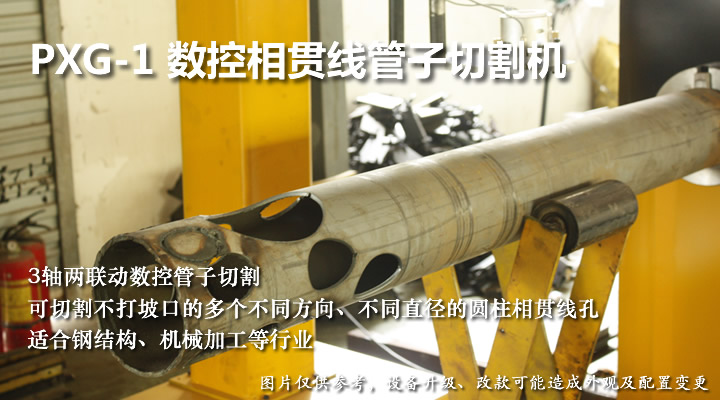

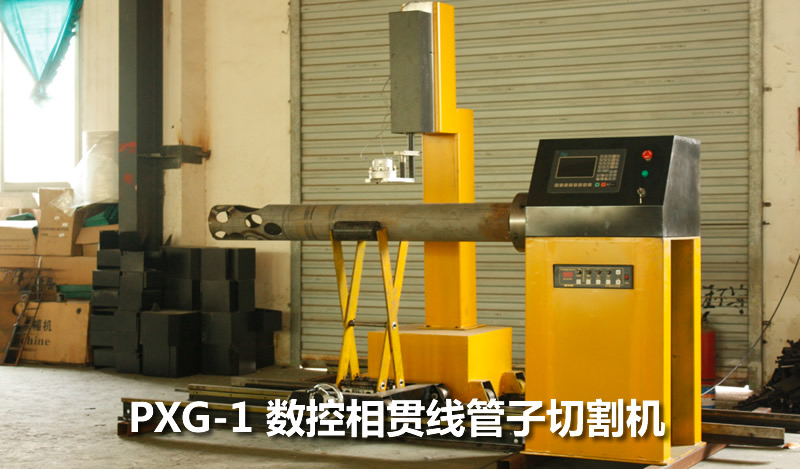

数控圆管切割机

三轴两联动圆管切割机，旋转轴采用松下750W伺服驱动电机，可切割管径60mm-300mm、长度3000mm（可根据需要加长）的圆管，标配火焰切割方式，可增配等离子切割。火焰切割管子壁厚5mm-50mm，等离子切割管子壁厚以所配等离子切割能力而定。

产品特点

　　1、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。 　　2、能在支管端部切割圆柱相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。
　　3、能在圆管端部切割斜截端面。
　　4、能在圆管上切割焊接弯头，“虾米节”两端斜截断面。
　　5、能切割与环形主管相交的支管相贯线端头。
　　6、能切割变角度坡口面。
　　7、能在圆管上切割方孔、腰形孔。
　　8、能进行钢管截断。

基本配置

机械部分
　　
　　1、切割机主机导轨长度　3000mm（可3米/节加长）
　　2、相贯线部件导轨长度　3000mm（可3米/节加长）
　　3、数控割炬　　　　　　1套
　　4、自动点火　　　　　　1套
　　5、气路管带装置　　　　1套
　　6、纵向驱动方式　　　　齿轮齿条
　　7、管路传动方式　　　　横向拖链
　　8、火焰切割气体　　　　氧、乙炔（或氧、丙烷）
　　9、等离子　　　　　　　可选配达到切割壁厚的等离子电源

主要技术指标

切割范围　1、最大有效切割直径　　　　1000mm
　　　　　2、最小有效切割直径　　　　30mm
　　　　（本机型有效切割直径：50-600mm）
切割指标　3、数控火焰切割壁厚　　　　6－180mm
　　　　　4、数控等离子切割壁厚　　　根据等离子电源决定
机器性能　5、割炬升降距离　　　　　　230mm
　　　　　6、整机运行速度　　　　　　0-3500mm/min
　　　　　7、设定速度误差　　　　　　≤±5％
